Které podlahy jsou levnější?
Dnes jsou železobetonové desky nejčastěji používaným typem mezipodlažních desek. Podle nosnosti se dělí do tří hlavních skupin: Nosnost: 400 kg/m2 nebo 4 zatížení Nosnost: 600 kg/m2 nebo 6 zatížení Nosnost: 800 kg/m2 popř. 8 zatížení V současné době se desky s nosností vyrábějí především o kapacitě 800 kg/m2, až na velmi vzácné výjimky se můžete setkat s 600 kg/m2 a vůbec ne s 400 kg/m2. A zároveň existuje SNIP 2.01.07-85 „Zatížení a dopady“, který určuje potřebnou a dostatečnou nosnost podlah v závislosti na typu prostor. Nosnost podlah bytu v bytovém domě je v souladu se SNIP (bod 3.11 tabulka 3) 150 kg/m2 a největší hodnota je 500 kg/m2 a je vyhrazena pro depozitáře knih, archivy, jeviště zábavních podniků, tribuny pro stojící diváky i prostory pro chov dobytka. Nyní si ujasněme, co znamená nosnost 800 kg/m2 ve vztahu k danému domu. Vezměme si jako příklad nejvíce zatíženou místnost, a to Kuchyň-Obývací pokoj (o ploše 27,3 m2). Při použití železobetonových desek bude nosnost této místnosti: 27,3 m2 * 800 kg/m2 = 21 840 kg, pokud od této hodnoty odečteme hmotnost nábytku a interiérových prvků (maximálně 500 kg), dostaneme zbytková nosnost 21 340 kg. Nyní určíme, kolik lidí snese takové překrytí s průměrnou osobou vážící 100 kg. Počet osob = 21 340 kg / 100 kg = 213 osob! Je jasné, že takové množství lidí se do této místnosti prostě nevejde. Pokud mluvíme o možnosti této místnosti z pohledu přítomných lidí, pak se nejedná o více než 20 osob při „špičkovém“ zatížení. Jinými slovy, získáte bezpečnostní faktor 10! Ve stavebnictví nepřekračuje bezpečnostní faktor 0,5 a u vojenských projektantů/stavitelů nepřesahuje 5!
 | Použitím železobetonových desek totiž získáte vysokou nosnost, jejíž hodnota 5x převyšuje normu! V tomto případě za žádných okolností nepoužijete vysokou nosnost „pro zamýšlený účel“, protože není dost místa na to, abyste ji mohli výrazně zatížit. Z hlediska požární bezpečnosti, zvukové izolace, tepelné izolace varianta železobetonových desek oproti jiným typům podlah nijak nevyniká. Z uvedeného vychází, že norma nosnosti bytů v obytných domech je stanovena na 150 kg/m2. Pokud provedeme podobné výpočty, ale v souladu se standardní hodnotou, dostaneme: 27,3 m2 * 150 kg/m2 = 4 095 kg, pokud od této hodnoty odečteme hmotnost nábytku a interiérových prvků (maximálně 500 kg), dostaneme zbytková nosnost 3 595 kg. Nyní určíme, kolik lidí snese takové překrytí s průměrnou osobou vážící 100 kg. Počet osob = 3 595 kg / 100 kg = 36 osob! Je jasné, že takové množství lidí se do této místnosti prostě nevejde. Pokud mluvíme o možnosti této místnosti z pohledu přítomných lidí, pak se nejedná o více než 20 osob při „špičkovém“ zatížení. Jinými slovy, získáte bezpečnostní faktor 1,8! Připomínám, že ve stavebnictví nepřekračuje bezpečnostní faktor 0,5 a u vojenských projektantů/stavitelů nepřesahuje 5! Proto je norma 150 kg/m2 pro běžný provoz bytových prostor dostatečná! PS Při navrhování lehkých, úsporných dřevěných podlah LVL jsme nastavili nosnost 180 kg/m2, čímž mírně překračujeme normu a získáváme bezpečnostní faktor minimálně 2! |
 | |
 |
Kalkulujeme náklady na zřízení 1 m2 podlahové konstrukce.
1) Železobetonová deska PNO 160 mm
2) Vyrovnávací potěr 50 mm
3) Extrudovaný pěnový polystyren 150 mm
4) Parotěsná fólie
5) Vyrovnávací potěr 50 mm s výztuhou ze síťoviny
6) Dokončovací potěr samonivelační směsí 5 mm
Kalkulace nákladů na instalaci prefabrikovaných železobetonových podlah nad studeným podzemím pomocí podlahových desek řady PNO. Výpočet zahrnuje také materiály pro tepelnou izolaci a vyrovnání základny pro dokončení podlahy.
| Materiály, spotřeba / cena za 1 m2 stavby. | Práce, spotřeba / cena za 1 m2 stavby. |
1. PNO deska 1m2/ 1125 RUR
2. Malta pro spáry M200 0,126 tn / 315 rublů
3. Vyrovnávací potěr
M200 tloušťka 50 mm 0,100 tn / 250 rub.
4. Extrudovaná pěna
listyrene, tl.150mm 0,150m3 / 734 RUR
5. Parotěsná fólie 1m2 / 22 rublů
6. Výztužná síťovina 200x200x5mm 1m2 / 60 rub.
7. Vyrovnávací potěr
M300 tloušťka 50 mm 0,100 tn / 260 rub.
8. Dokončovací potěr 5mm 0,0075tn / 203 rub.
1. Instalace desek PNO 1m2 / 600 rublů
2. Betonování spojů desek 1 kus / 288 RUR
3. Provedení vyrovnávací stěrky
M200 tloušťka 50mm 1m2 / 400 RUR
4. Pokládka extrudované pěny
listrene, tl.150mm 1m2 / 100 RUR
5. Pokládání parozábran. fólie 1m2 / 100 RUR
6. Instalace výztužné sítě 1m2 / 150 rublů
7. Provedení vyrovnávací stěrky
M300 tloušťka 50mm 1m2 / 600 RUR
8. Provádění dokončovacího potěru 1m2 / 200 rublů
Celkové náklady na práci za 1m2 = 2 488 rublů
Celkové materiály a práce pro instalaci prefabrikované železobetonové podlahy: 5 407-00 rublů / m2.
Monolitické železobetonové podlahy.
 | |
| Nomenklatura: dle specifikace | |
Oblast použití: Mezipodlahové stropy ve stavebnictví.
Kalkulujeme náklady na zřízení 1 m2 podlahové konstrukce.
1) Hotový beton B 25
2) Extrudovaný pěnový polystyren 150 mm
3) Parotěsná fólie
4) Vyrovnávací potěr 50 mm s výztuhou ze síťoviny
5) Dokončovací potěr samonivelační směsí 5 mm
Výpočet nákladů na instalaci monolitické betonové podlahy nad studeným podzemím. Výpočet kromě materiálu nosné konstrukce zahrnuje i materiály pro tepelnou izolaci a vyrovnání podkladu pro dokončení podlahy.
| Materiály, spotřeba / cena za 1 m2 stavby. | Práce, spotřeba / cena za 1 m2 stavby. |
1. Hotový beton B 25 1m2/ 880 RUR
2. Výztuž (12mm a 6mm) 0,02t / 500 rub.
3. Extrudovaná pěna
listyrene, tl.150mm 0,150m3 / 734 RUR
4. Parotěsná fólie 1m2 / 22 rublů
5. Výztužná síťovina 200x200x5mm 1m2 / 60 rub.
6. Vyrovnávací potěr M300
tloušťka 50mm 0,100tn / 260 rub.
7. Dokončovací potěr 5mm 0,0075tn / 203 rub.
8. Pronájem bednění na měsíc 1 jednotka / 400 rublů
Celkové náklady na materiál na 1 m2 = 3 059 rublů
2. Montáž ramene. rám 0,02 t / 200 rub
3. Pokládka betonu s přihlédnutím
náklady na betonové čerpadlo 1 m2 / 580 rublů
4. Pokládka extrudované pěny
listrene, tl.150mm 1m2 / 100 RUR
5. Pokládání parozábran. fólie 1m2 / 100 RUR
6. Instalace výztužné sítě 1m2 / 150 rublů
7. Provedení vyrovnávací stěrky
M300 tloušťka 50mm 1m2 / 600 RUR
8. Provádění dokončovacího potěru 1m2 / 200 rublů
Celkové náklady na práci za 1m2 = 2 530 rublů
Celkový materiál a práce pro instalaci monolitické podlahy: 5 589-00 RUB/m2.

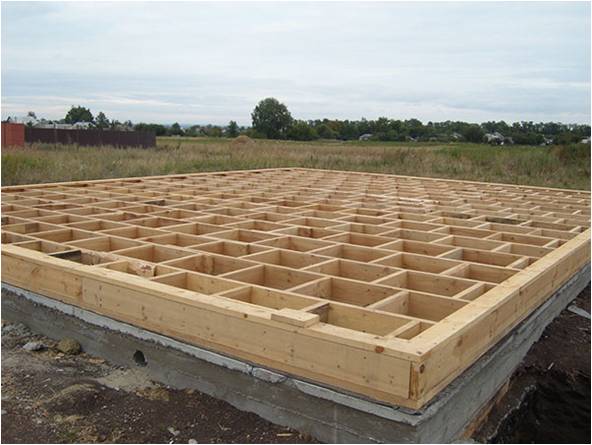

Podlahy na dřevěných trámech.
 | |
| Nomenklatura: dle specifikace | |
Oblast použití: Mezipodlažní stropy ve stavebnictví, rámové bytové konstrukce, krokvový systém.
 |  |
| Níže je uvedena kalkulace nákladů na instalaci podlahy pomocí klasických hran řezivo – dřevěné trámy. Rozpětí mezi podpěrami je uvažováno 4,7 metru. K kalkulaci nákladů zahrnuty jsou také materiály pro tepelnou izolaci a vyrovnání základny pro dokončení podlahy. Dřevěné prvky konstrukce krokví jsou vyrobeny z jehličnatého dřeva s obsahem vlhkosti ne více než 20 %, předem ošetřené ochrannými látkami v souladu s požadavky SNiP 2.03.11-85 „Ochrana stavebních konstrukcí před korozí“, Kapitola 3 „Dřevěné konstrukce“, stejně jako požadavky SNiP 2.01.02-85 „Normy požární bezpečnosti“, článek 1.8. Pro rozpětí 4,7 metru se vzdáleností mezi středy 500 mm při použití dřevěných trámů 200*100 mm poskytuje následující indikátory překrytí: | |
— nosnost 300 kg/m2,
— hmotnost podlahových konstrukcí 140 kg/m2
celková „volná“ nosnost podlahy je 160 kg/m2 (podle SNiP „Zatížení a nárazy“
pro obytné budovy je norma 150 kg/m2). V níže uvedeném výpočtu vzdálenost od středu ke středu
vzdálenost mezi nosníky je 625 mm, aby bylo zajištěno bezodpadové uložení desky CBPB o šířce 1 mm.
Řezivo s přirozenou vlhkostí se deformuje během procesu smršťování a ztráty vlhkosti, zatímco
rozdíl výšek stropů dosahuje 10 mm/1 bm, proto výpočet poskytuje
vyrovnávací stěrka o tloušťce 50 mm.
Pro zjednodušení výpočtů jsou pro místnost 8,3×4,7m uvedeny následující náklady.
Kalkulujeme náklady na zřízení 1 m2 podlahové konstrukce.
1) Spodní obložení z 10mm cementotřískové desky
2) Tepelná izolace URSA PureOne 200mm
3) Parotěsná fólie
4) Základ podlahy tvoří cementotřísková deska (CSP) 20mm
5) Vyrovnávací potěr 50 mm s výztuhou ze síťoviny
6) Dokončovací potěr samonivelační směsí 5 mm
Výpočet nákladů na instalaci podlahy z dřevěných trámů nad studeným podzemím. Výpočet kromě materiálu nosné konstrukce zahrnuje i materiály pro tepelnou izolaci a vyrovnání podkladu pro dokončení podlahy.
 |
| Materiály, spotřeba / cena za 39,25 m 2 stavby. | Práce, spotřeba na 1 m 2 / cena za 39,25 m 2 stavby. |
1. Řezivo 1,97 m3 / 15760 XNUMX rub.
2. Spojovací materiál 1 kus / 3600 rub.
3. Požární a biologická ochrana 1 kus / 7800 rub.
4. DSP 20mm 39m2 / 13380 RUR
5. DSP 10mm 39m2 / 8350 RUR
6. URSA PureOne 200 mm 7,8 m3 / 11270 XNUMX RUR
7. Parozábrana a páska 1 kus / 2000 rub.
8. Vyrovnávací potěr M300
tloušťka 50mm 3,9tn / 10140 rub.
9. Dokončovací potěr 5mm 0,29tn / 7920 rub.
Celkové náklady na materiál za 39,25 m 2 = 80 220 rub.
2. Požární a biologická ochrana 200 rub / 7800 rub
3. Instalace 10mm DSP 200 RUR / 7800 RUR
4. Instalace 20mm DSP 200 RUR / 7800 RUR
5. Montáž izolace PureOne 200 RUR / 7800 RUR
6. Pokládání parozábran. filmy 100 rublů / 3900 rublů
7. Provedení vyrovnávací stěrky
M300 tloušťka 50 mm 600 rub / 23400 rub
8. Provedení dokončovacího potěru 200 RUR / 7800 RUR
Celková cena práce za 39,25 m 2 = 79 950 rub.
Celkový materiál a práce pro instalaci podlah na dřevěné trámy: 4 081-00 RUB/m2.

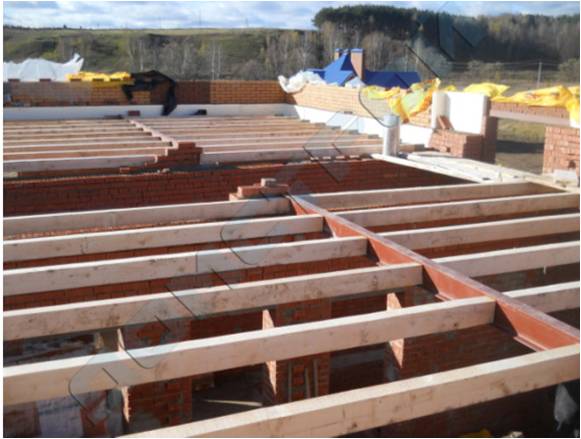

Podlahy na trámech z LVL řeziva.
 |  |
| Nomenklatura: dle specifikace | |
Oblast použití: Mezipodlažní stropy ve stavebnictví, rámové bytové konstrukce, krokvový systém.
Níže je uvedena kalkulace nákladů na instalaci podlahy s použitím dřeva LVL. Rozpětí mezi podpěrami je uvažováno 4,7 metru. Výpočet zahrnuje také materiály pro tepelnou izolaci a vyrovnání základny pro dokončení podlahy.
Pro rozpětí 4,7 metru se středovou vzdáleností 625 mm při použití LVL nosníků 240*45 jsou k dispozici následující indikátory překrytí:
– nosnost 300 kg / m2
– hmotnost podlahových konstrukcí 55 kg / m2,
celková „volná“ nosnost podlahy je 245 kg/m2 (podle SNiP „Zatížení a nárazy“ pro obytné budovy je norma 150 kg/m2). V níže uvedeném výpočtu je vzdálenost mezi středy mezi nosníky brána jako 625 mm, aby byla zajištěna bezodpadová instalace desky CBPB o šířce 1 250 mm.
Pro zjednodušení výpočtů jsou pro místnost 8,3×4,7m uvedeny následující náklady.
Kalkulujeme náklady na zřízení 1 m2 podlahové konstrukce.
1) Spodní obložení z 10mm cementotřískové desky
2) Tepelná izolace URSA PureOne 200mm
3) Parotěsná fólie
4) Základ podlahy tvoří cementotřísková deska (CSP) 20mm
Výpočet nákladů na instalaci LVL nosníků nad studeným podzemím. Výpočet kromě materiálu nosné konstrukce zahrnuje i materiály pro tepelnou izolaci a vyrovnání podkladu pro dokončení podlahy.
 |
| Materiály, spotřeba / cena za 39,25 m 2 stavby. | Práce, spotřeba na 1 m2 / cena za 39,25 m2 stavby. |
1. LVL řezivo 1,08 m3/ 36 720 RUR
2. Spojovací materiál 1 kus / 2800 rub.
3. DSP 20mm 39m2 / 13380 RUR
4. DSP 10mm 39m2 / 8350 RUR
5. URSA PureOne 200 mm 7,8 m3 / 11270 XNUMX RUR
7. Parozábrana a páska 1 kus / 2000 rub.
Celkové náklady na materiál za 39,25 m 2 = 74 520 rub.
2. Instalace 10mm DSP 200 RUR / 7800 RUR
3. Instalace 20mm DSP 200 RUR / 7800 RUR
5. Montáž izolace PureOne 200 RUR / 7800 RUR
6.Pokládka parozábran. filmy 100 rublů / 3900 rublů
Celková cena práce za 39,25 m 2 = 40 950 rub.
Celkové materiály a práce pro instalaci podlah na trámy z LVL dřeva: 2 942-00 rublů / m 2.
Co je v konečném výsledku?
Náklady na zřízení podlahové konstrukce pro dům podle projektu 83-08.
Základní plocha 124 m2
Možnost 1. Podlahy z prefabrikovaného železobetonu = 5 407 rub./m2 * 124 m2 = 670 468 rublů
Možnost 2. Podlahy z monolitického železobetonu = 5 589 rub./m2 * 124 m2 = 693 036 rublů
Možnost 3. Podlahy na dřevěných trámech = 4 081 rub./m2 * 124 m2 = 506 044 rublů
Možnost 4. Podlahy na trámech z LVL dřevo = 2 942 rub./m 2 * 124 m 2 = 364 808 rublů!
- lepené nosníky nevytvářejí vrzání
- u našich projektů nejsou konce trámů zapuštěny do tělesa stěny, trámy jsou upevněny na konzolách, odpadá i kapilární nasávání vlhkosti z konstrukce stěny, podlahové materiály zůstávají vždy suché, v důsledku toho životnost podlahy se rovná životnosti kamenného domu
- prostor mezi nosníky je zcela vyplněn nehořlavým materiálem z minerální vlny, podklad, stejně jako obložení nosníků, je vyroben z materiálů, které nepodporují hoření: DSP, ohnivzdorný sádrokarton, toto provedení má vysoký požár hodnocení odporu, protože kolem nosníku není žádný volný vzduch nezbytný pro proces spalování.
Další výhody volby moderních stavebních technologií.
Využití moderních materiálů a řešení ve stavebnictví, jako je dřevo LVL pro podlahy a nadkrokevní systémy nebo porézní keramické tvárnice Cayman30 pro vnější nosné stěny, umožňuje úspory nejen v rámci současného technického řešení, aniž by byly ohroženy potřebné a dostatečné spotřebitelské vlastnosti a vlastnosti, ale a výrazně snížit náklady v jiných fázích, stejně jako získat vyšší kvalitu konstrukce.
Jako příklad můžeme uvést situaci, kdy výměna železobetonových podlah za podlahy pomocí LVL dřeva a 44 konvenčních keramických bloků pro tepelně účinné keramické bloky Kajman 30 , pro vnější a vnitřní stěny, výrazně snižuje hmotnost domu.
- na podlahách 147,8 tun
- podél stěn 37,9 tun,
Nahrazení monolitického pásového základu monolitickým pilotově-mřížovým základem povede také k celkovému snížení zatížení základu, přibližně o další 99 tun.
Celkové snížení hmotnosti stavebních konstrukcí a v důsledku tlaku na základ je 284,7 tun .
